外观尺寸

标准电源供应器外观尺寸 [1][2]
电源供应器尺寸标准 宽度
(mm) 		高度
(mm) 		深度
(mm)
ATX12V / BTX 150 86 140
ATX large 150 86 180
ATX – EPS 150 86 230
CFX12V 101.6+48.4 86 096
SFX12V 125 63.5 100
TFX12V 085 64 175
LFX12V 062 72 210
FlexATX 081.5 40.5 150

认证

一般的安规认证标志（会因为销售地区不同而有不同的认证）有 UL（UL 60950-1）、GS、TÜV/cTUVus、NEMKO、SEMKO、DEMKO、FIMKO、CCC/CUL、CSA、VDE、GOST R、BSMI 以及 EN60950-1:2006 + A11 + A1 + A12 等。 电磁干扰认证标志有 FCC、CE 标志以及 C-Click。在欧洲以及印度贩售的电源供应器必须匹配 CE 的标准并附带 CE 标志。 另外，也有 RoHS 环保标志、80 PLUS 转换效率标准认证等认证标志。

80 PLUS 认证

来源维基百科 - 80 PLUS

决定电源供应器转换效率的关键在于能将多少百分比的输入转换为输出，剩下的电力则会转换成废热。例如，一个转换效率 60% 的 600 足瓦电源供应器，在满载时会消耗 600/0.6=1000 瓦的电力，剩下的 400 瓦则会转换成不必要的热能。如果该电源供应器转换效率为 80%，则满载时仅需消耗 750 瓦的电力，150 瓦的电力则转换成热能。

80 PLUS 等级 230V Internal Redundant
负载程度 10% 20% 50% 100%
80 PLUS --- --- --- ---
80 PLUS 铜牌 --- 81% 85% / PFC .90 81%
80 PLUS 银牌 --- 85% 89% / PFC .90 85%
80 PLUS 金牌 --- 88% 92% / PFC .90 88%
80 PLUS 白金 --- 90% 94% / PFC .95 91%
80 PLUS 钛金 90% 94% / PFC .95 96% 91%
  • PFC：功率因素校正（模电简直是噩梦）

模块化

模块化电源供应器（Modular PSU）提供可扩展的输出电线插座，以及可拔插的电线。一般传统非模块化电源供应器会为外设预留多组线缆供用家扩展计算机内组件，而暂时用不到的电线往往会占据机壳内的空间。[16] 因此，使用模块化电源供应器，计算机厂商以及用家可以因计算机内组件的需要来插装所需的电线，暂时用不到的则留空电源供应器的输出电线插座即可。由于机箱内的电线数目减少，可改善通风和散热。

全模组和半模组

根据连接主板的24针及4针/8针电源线是否也可拔除，模块化电源也分为全模块化电源供应器以及半模块化电源供应器。

全模组

半模组

连接器规格

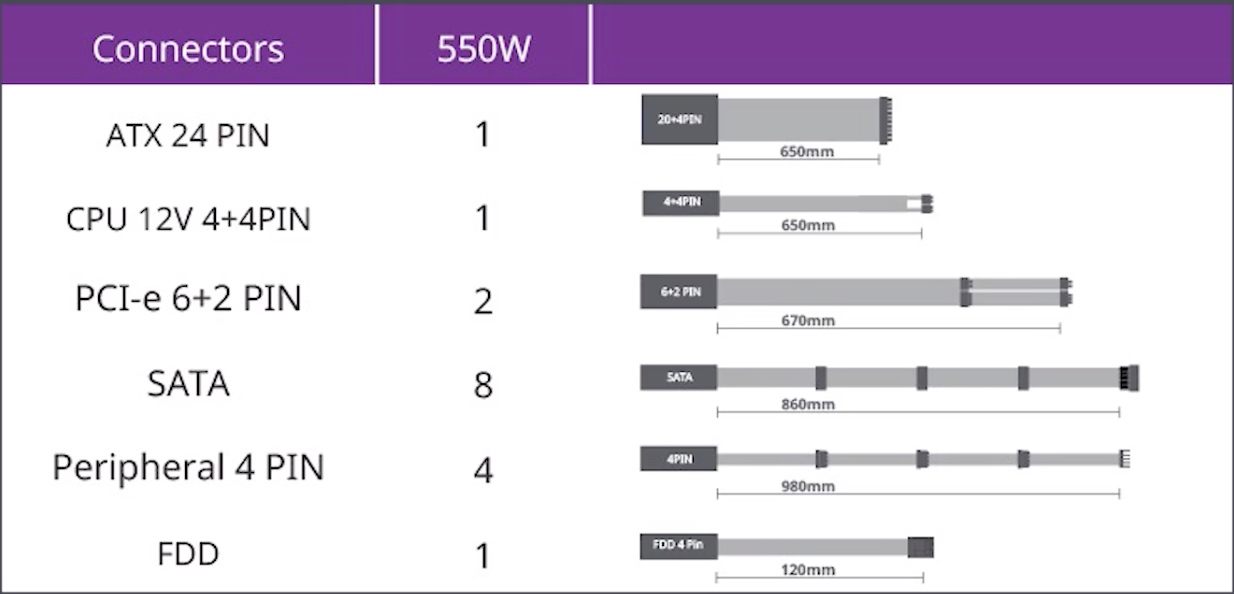

-w617 图片来源：装机如何选电源 酷冷至尊 V550GOLD 电源测评

  • 直流输出组：

    • ATX 主板连接器：为主板供电。20 针或 24 针，其中一根针脚为 PS-ON 线，一般线缆为绿色外皮。它是电源供应器的所有连接器中个头最大的。

    • ATX 12V 4 针电源连接器：主要用于 CPU 的供电。现时已发展为 8 针电源连接器，即 EPS12V 标准，在原来 4 针的兼容基础上再增加 4 针脚，即是 “4 + 4 Pin” 形式，容纳更大电流，以满足功耗更高的 CPU。

    • PCIe 6 + 2 针外挂辅助供电连接器：用于 PCIe 显卡的外挂供电。常见于大功率电源供应器（一般 400 瓦以上，但也有 300 瓦的电源供应器配备这种连接器），以及高端 PCIe 显卡，每只插座容许的功率更大，达 150 瓦。

    • SATA 15 针电源连接器：为 SATA 设备使用的 15 针连接器，提供 + 3.3V、+5V 以及 + 12V 的电压。

    • 大 4 针外设电源连接器：这种连接器几乎是此前所有硬盘驱动器的标准电源连接器，直到现时也是大部分电源供应器标准配备的连接器。标准实现是，两根黑色的线缆作为地 / GND，一根红色线缆作为 + 5V 供电，一根黄色线缆作为 + 12V 供电。除了硬盘驱动器以外，也用于各类主板扩展卡、机壳风扇、机壳灯光、除了 ATX 12V 规范以外的主板辅助供电等，也曾用作显卡的外挂辅助供电连接器。也有大量大 4 针转 SATA 15 针电源连接器的转接器推出。

  • 交流输入：
    • 一个 IEC 60320（C13/C14）规范的连接器（插座与插头）用作市电输入。

电源参数

DIY从入门到精通——电源

装机如何选电源 酷冷至尊 V550GOLD 电源测评

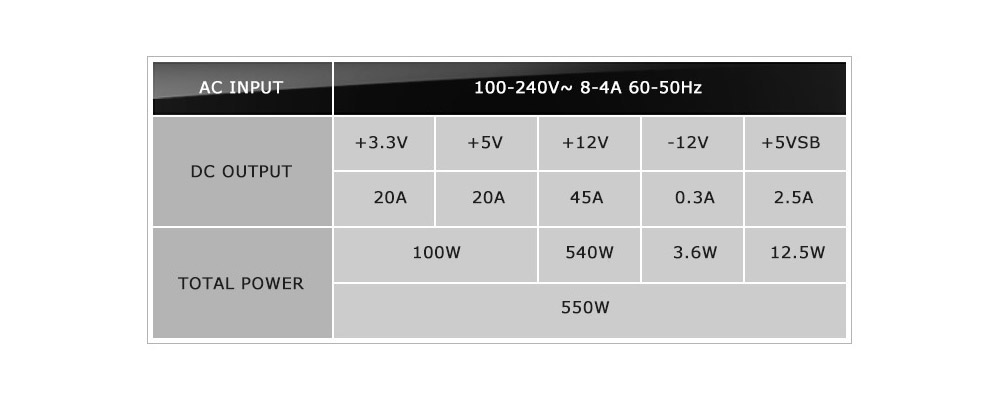

  • 交流输入：指的是输入电源的电压、电流和频率。这款电源写的“115Vac ~ 240Vac 10A 60Hz/50Hz”，意味着连接115V至240V，10A，60或50赫兹的交流电就能正常工作。

  • 直流输出：分为“+3.3V”、“+5V”、“+12V”、“-12V”、“+5VSB”五种，这五种输出电压分别负责不同的硬件。

    • “+3.3V”负责主板、内存和其他PCI设备的供电；

    • “+5V”负责光驱部分结构、SSD和部分USB接口的供电；

    • “+12V”负责CPU、显卡、硬盘、光驱马达等硬件，可以说是最重要的一路了；

    • “-12V”负责主板串口的供电；

    • “+5VSB”：Stand By，待机输出的意思，比如关机了也能充电的USB接口。这也是为什么我们拔插硬件之前必须把电源线拔掉啊，不然主板还带电的喂。虽然5V对人体没危害，但硬件一下短路就全部GG了。

  • 最大电流：各路可以输出的最大电流。

  • 最大功率：各路可以达到的最大功率。其中最重要的是+12V的功率，+12V是为CPU和显卡供电的线路，面对如今动辄上300W的显卡，+12V功率一定要够刚！

  • 额定功率：所谓的“500W电源”指的就是额定功率为500W的电源了，额定功率是保证电源稳定运行的最高功率，使用时低于500W没问题，超过500W就有点危险了。如果超过了最大功率就要报废了；

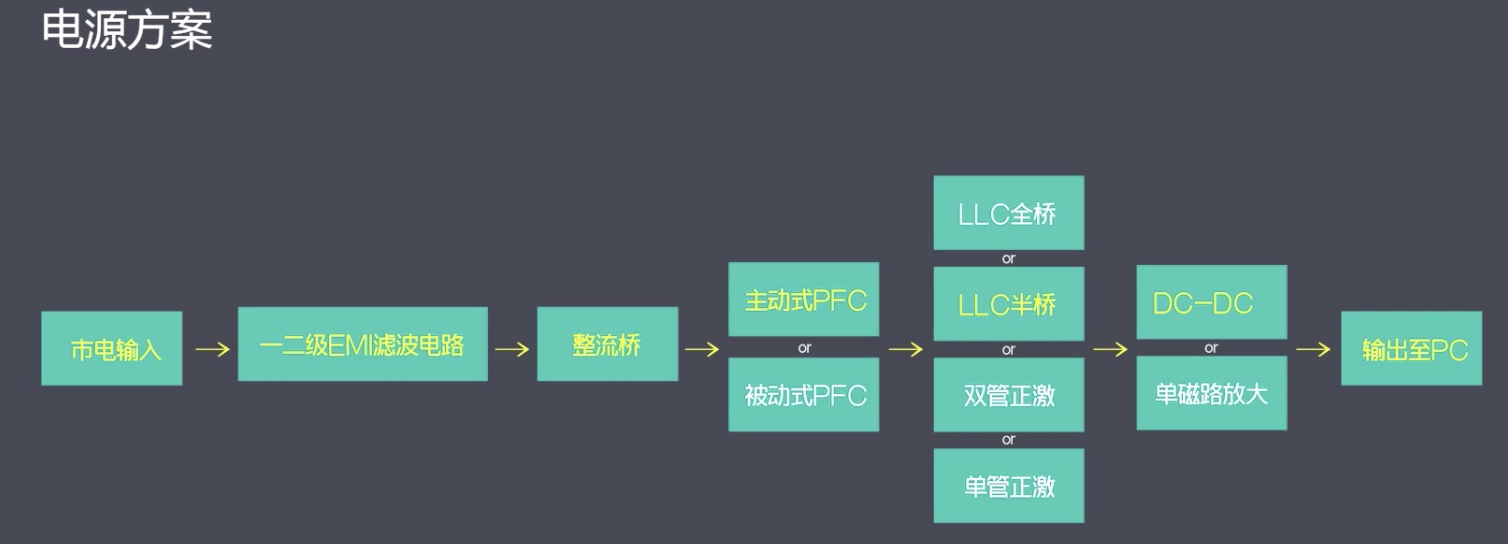

电源方案（假装看懂）
